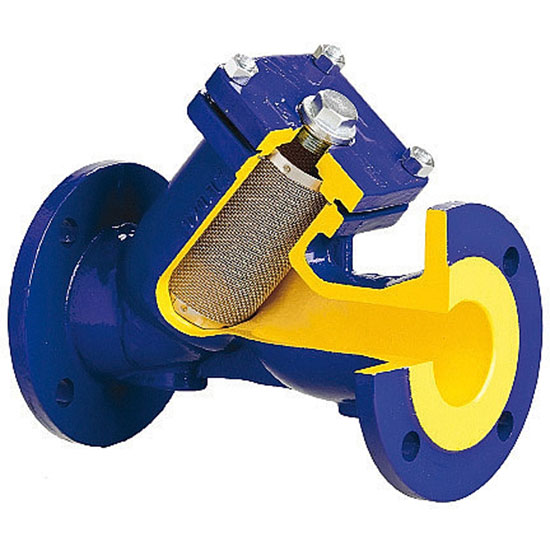

Schmutzfänger zSTRA Fig. 821

Filtr 821

Gehäusewerkstoff: Grauguss, Sphäroguss, Stahlguss, Edelstahl

Nenndruck: 6, 16, 25, 40 bar

Nennweite: 15-400 mm

Temperaturbereich: -10…+450°C

Arbeitsposition: Jeder

ANWENDUNG

Industriebetriebe

Industriebetriebe

Werftindustrie

Werftindustrie

Heizung und wärmeversorgung

Heizung und wärmeversorgung

Glykol

Glykol

Industrie wasser

Industrie wasser

Diathermisches Öl

Diathermisches Öl

Dampf

Dampf

Druckluft

Druckluft

Neutralfaktoren

Neutralfaktoren

Energietechnik

Energietechnik

MERKMALE

  • siebeinsatz aus rostfreiem Stahl (an DN50 mit Verstärkung, ab DN150 mit Stützkorb)
  • geschlossene Bauart
  • umweltfreundlich
  • Filterreinigung ohne Demontage möglich
  • Baulänge nach EN 558 Reihe 1
  • Flanschanbohrungen nach EN 1092-1 für Gehäusewerkstoff F
  • Flanschanbohrungen nach EN 1092-2 für Gehäusewerkstoff A,C,E
  • Prüfungen und Tests nach EN – 12266-1

DATEIEN

atest:

    Atteste nr BK/W/1257/01/2018

Siebeinsatze

Siebeinsatz Typ DN Masche Maschenzahl Ausführung
Standard F45 10-50 1.0 45 50
F28 65-80 1.25 28 49
F15 100-400 1.6 15 43
 andere
Ausführungen
Siebeinsätze  F100 (0,6), F200 (0,5), F300 (0,4), F400 (0,32), F600 (0,25)

Ausführung mit Magneteinsatz auf Anfrage
